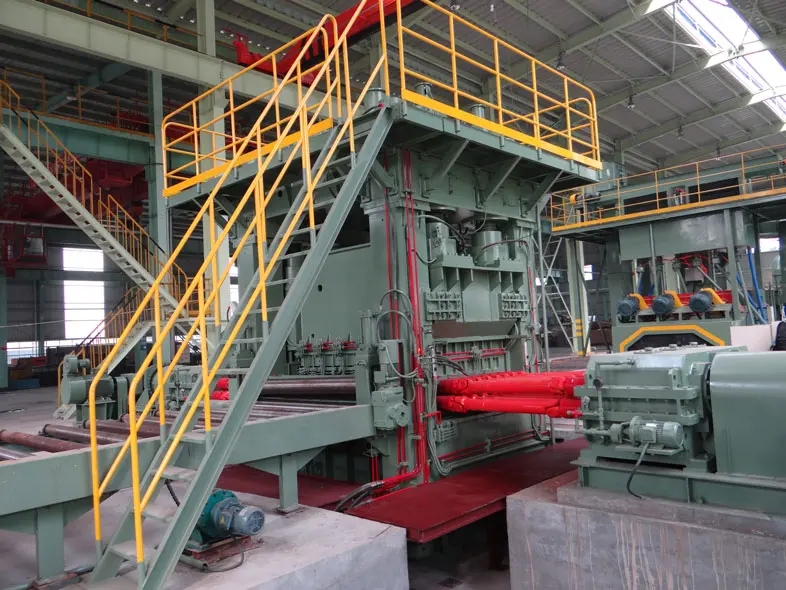

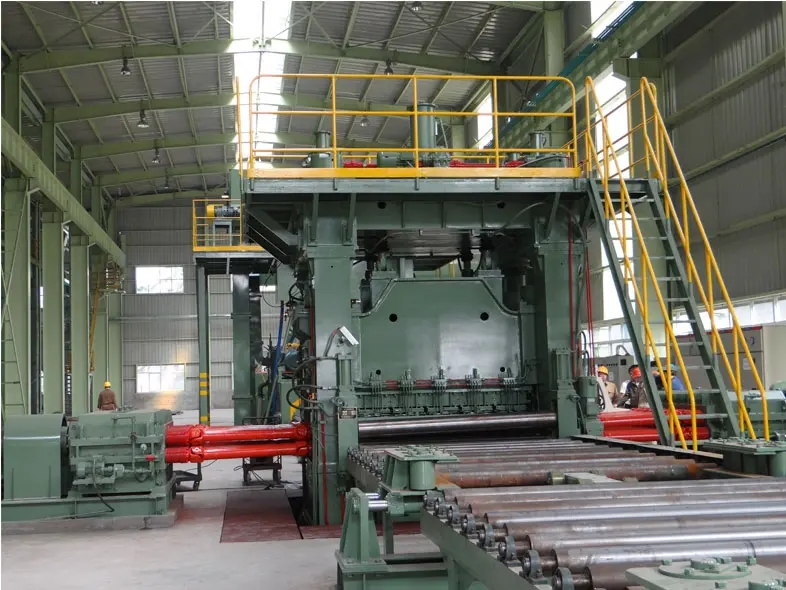

十七辊矫平机



十七辊高强钢矫平机深受我们众多客户的接待，主要用于防弹钢板的矫平，主传动结构运用了“分主驱动’技术的原理事情，接纳同轴双驱动形式(专利号ZL 2016 2 1330433.4)及倍径复合支承辊专利技术(专利号ZL 2016 2 1332160.7),由四台行星减速机通过齿式联轴器与减速机(分派箱) (传动比i=1)联接，在事情辊两端同时驱动17根事情辊，使万向接轴传动扭矩减半，提高万向接轴的宁静系数。

17辊矫平机技术参数

型号	有效宽度	产量极限	厚度	平层精度	速度
EZW43B-10X3000	3000毫米	360兆帕	10毫米	1.0毫米/平方米	6.9m/分钟

EZHONG 十七辊矫平机详细信息

- 辊式矫平机具有技术先进、操作简单便当、工艺规模宽、数字显示结合工控机控制等特点，利用事情控制台完成所有球、整平、卸料任务，并具有影象功效。

- 事情轮辐装置是辊式矫平机的焦点部件。板材经过多个工件滚压，重复多次弯曲板材，使原来的多个曲率逐渐酿成简单曲率，最后被矫平。该机配备两个侧辊，兼顾了薄板和厚板的非平行矫平，扩大了矫平工件的规模。

- 压力机具有两锤动力系统。当两个电机同时转动时，可实现运动横梁的升降。当电机单独转动时，运动横梁可以摆动。

- 传动装置接纳分流式主传动技术，多台电机运转发动多根事情辐条转动。进出料轨迹由辊式矫平机控制台控制，电动可逆，包管两者运动速度相同。

- 凭据EC宁静标准制造并拥有CE认证。

- 整机接纳整体钢板焊接，厚实美观，稳定性好。

EZHONG 十七辊矫平机控制系统设置注意事项

1、板整平时总有n-2次变形。第二辊第一次变形时，应包管板厚的60%处于塑性变形状态，后续辊的变形依次减小，直至弹性变形（变形为零）。

2、凭据载荷的特点，选用的事情辊辊距和辊径较大，机械刚性好，矫平精度有包管�？悸前搴裾�。该辊式矫平机事情辊轴颈均接纳精密轧机专用轴承，事情辊摩擦阻力小，防滑状况大大改善，可矫直较薄的钢板。制辊装置接纳德国SMS公司技术，具有较大的辊径与辊距比，提高了事情辊的强度，减少了盲区纠偏，提高了工件的矫平精度。滚子轴颈均接纳新型轧机专用转动轴承，使用寿命5至10年。事情辊轴承联轴器零件的选型、结构设计和制造应包管可靠性和耐用性，并充分考虑事情辊的轴向、径向载荷和变形。

3、与滑动轴承相比，传动效率高，电机功率可提高一倍。节能；使用寿命长，机架倾覆力矩小，摩擦阻力低，配合分辊传动，能有效改善工件的打滑，弯曲较薄钢板，提高矫平精度。上下事情辊间隙和角度的调解和定位准确高效，导向机构精度好、稳定性高。

4、事情辊材质为60CrMoV，按《JB/T3164-2007辊板矫平机技术条件》标准要求，调质HBW286～321，外貌淬火硬度HS85-95（HRC56-63），淬硬层深度，事情辊直径D≤200mm为3～5mm，D＞200mm为6～10mm，粗糙度为0.8μm，尺寸公差抵达h6。

5、事情辊工艺流程：下料→铸造→锻后正火→粗车→调质→精车→外貌淬火→精磨至外貌公差h6，外貌粗糙度Ra0.8μm

6、事情辊初精加工后应进行两次检验，并提供材质检验报告、热处理检验报告、探伤检验报告。

7、上事情辊事情行程接纳电子数显（显示精度±0.1mm）。
