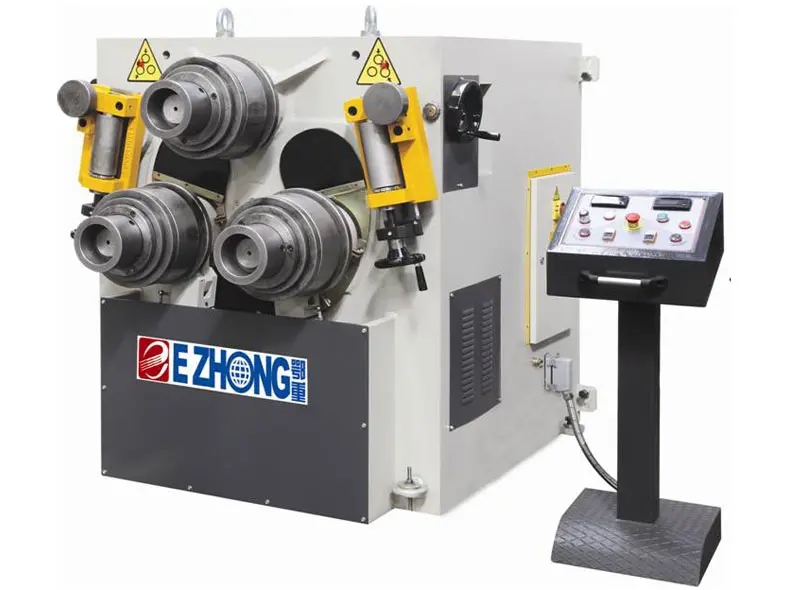

型材弯曲机是用于弯曲种种型材的特殊高效加工设备，如角钢、槽钢、工字铜、平面、方管、圆管等 。数控型材折弯机可以完成种种型材的末端预弯曲和纠葛 。工件广泛应用于航空航天、石化、水电、造船、汽车制造、机械制造、钢结构建设等行业 。出售的型材折弯机结构概述 。这款数控轮廓弯曲机是一种弧形向下调理结构，上辊轴是牢固的，两个下辐条划分围绕相关于上辐条轴的中央轴进行35条提升运动 。它的功效主要是预弯曲型材的末端，弯曲型材弯曲变形，同时，两个下辐条也是主驱动轴，由液压马达驱动，使弯曲和变形的轮廓滚成形状 。为了避免型材在弯曲历程中变形，并提高型材的弯曲精度，增加了两个滚子和滚子，它们可以笔直上下移动，以适应差别规格和差别弯曲半径的型材 。

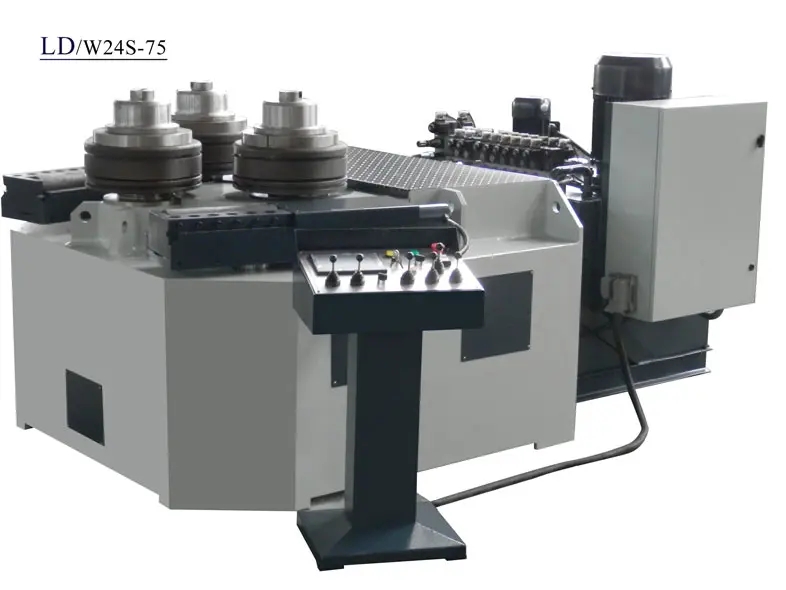

180型弯机是一种可向下调理的三辐式弯折机 。床是钢板结构，经过处理以消除内部应力 。主报告的传输通过液压系统通过液压马达、齿轮和链轮旋转运动传输到动力 。两个侧滚子围绕中轴呈弧形移动 。液压马达和齿轮通过液压轮廓折弯机系统和主挡点同时通报动力 。支撑滚筒装置在侧盖上，以便支撑报告和侧辐同时进行 � ；⌒卧硕�，以确保轧制轮廓的精度 。凭据园地和轮廓的要求，它可以笔直或水平装置 。
鄂重生产的数控型材折弯机厂，是一种特殊的高效金属制造设备，用于弯曲角钢、通道钢、I型钢、扁钢、方形钢、圆铜等异形钢 。圆形历程 。这台折弯机结构先进，事情可靠，体积小，功效齐全 。它目前是海内外领先的型材成型设备 。EZHONG是一家专业的型材折弯机制造商，我们有高质量的型材折弯机出售，接待联系游艇会官网了解型材折弯机的价格 。
铜的弯曲角度 | 80X10 Φ800 | 100X12 Φ1000 | 120X12 Φ1250 | 150X16 Φ1000 | 160X20 Φ1600 | 200X20 Φ3000 | 200X28 Φ2000 | 200X281 Φ1800 | 200X281 Φ1800 |
角钢的内部 | 80X10 Φ1000 | 100X10 Φ1000 | 100X12 Φ1250 | 130X15 Φ1200 | 150X20 Φ1600 | 180X16 Φ3000 | 200X20 Φ2000 | 200X281 Φ2000 | 200X281 Φ2000 |
T梁 | 80X9 Φ700 | 100X12 Φ800 | 120X13 Φ1250 | 150X15 Φ1200 | 160X20 Φ1400 | 200X20 Φ1600 | 200X28 Φ1800 | 200X281 Φ1600 | 200X281 Φ1600 |
T形钢弯 | 80X9 Φ1300 | 100X12 Φ1500 | 100X12 Φ1500 | 130X15 Φ1700 | 150X20 Φ2000 | 180X18 Φ2500 | 200X20 Φ2800 | 200X281 Φ2500 | 200X281 Φ2500 |
扁钢弯曲 | 80X18 Φ800 | 100X25 Φ700 | 120X25 Φ1000 | 150X30 Φ1000 | 175X40 Φ1200 | 200X50 Φ2000 | 250X50 Φ1800 | 250X70 Φ1800 | 300X70 Φ2800 |
扁钢弯曲 | 180X20 Φ500 | 200X35 Φ600 | 250 X30 Φ1000 | 250X40 Φ1000 | 350X50 Φ900 | 400X60 Φ2000 | 450 X70 Φ1000 | 500X80 Φ1200 | 500X100 Φ1600 |
方形钢 | 50X50 Φ500 | 60X60 Φ600 | 70X70 Φ800 | 90X90 Φ1200 | 110X110 Φ1500 | 130X130 Φ1800 | 145X145 Φ2000 | 165X165 Φ2200 | 200X200 Φ2500 |
圆形钢 | Φ60 Φ600 | Φ70 Φ700 | Φ80 Φ800 | Φ100 Φ1000 | Φ125 Φ1200 | Φ150 Φ1500 | Φ170 Φ1700 | Φ190 Φ1900 | Φ220 Φ2200 |
圆管 | Φ76 Φ700 | Φ100 Φ1100 | Φ142 Φ1800 | Φ170 Φ2000 | Φ190 Φ2500 | Φ220 Φ3000 | Φ300 Φ4000 | Φ330 Φ5000 | Φ400 Φ6500 |
方形管 | 65 X 62） | 90X 52） | 100X6.52） | 120 X 82） | 150 X 82） | 180X102） | 200X132） | 250X132） | 300X132） |
I形铜 | — | 100 Φ800 | 120 Φ900 | 160 Φ1100 | 200 Φ1500 | 240 Φ2000 | 280 Φ2000 | 320 Φ2200 | 500 Φ3000 |
通道钢向外弯曲 | 140X603) 0600 | 160X653）*800 | 200 X 753) *900 | 300X1003) 01100 | 3603） 01200 | 4503) *2000 | 5003）*2000 | 5503) *2200 | 6003) 01500 |
通道钢弯 | 140X603） Φ800 | 160X653） Φ1000 | 200 X 753） Φ1000 | 300X1003） Φ1100 | 3603） Φ1400 | 4503) Φ3000 | 5003） Φ2000 | 5503） Φ2200 | 6003） Φ1500 |
H形钢 | — | — | — | 120 Φ3500 | 180 Φ4500 | 200 Φ9000 | 220 Φ9600 | 240 Φ11000 | 320 Φ32000 |
— | — | — | 120 Φ2800 | 160 Φ3200 | 180 Φ4600 | 200 Φ5200 | 220 Φ5600 | 300 Φ9600 | |
接口�？� | 18-25 | 30-40 | 45-50 | 95-110 | 180-320 | 300-600 | 400-700 | 600-1000 | 900-1500 |
电机功率 | 5.1/5.5 | 11 | 11 | 15 | 30 | 37 | 64 | 67 | 67 |
-它是一种弧形向下调理式三辐条型弯折机，可以一次完成种种型材的四舍五入、弧形和四舍五入的功效 。（注：当轧制型材的精度高时，必须准备一个特殊的模具 。如果精度获得适当松开，可以使用通用模具来完成轧制 。）
-数控轮廓折弯机的机身接纳钢焊接部件，所有部件都经过退火和其他热处理历程 。这是一个关闭的框架结构 。上滚子的位置是牢固的 。两个下部滚子可以围绕牢固的旋转中心以弧形移动 。这三个滚筒都是有源滚筒 。它的动力由液压马达提供，液压马达可以向前和向向反向旋转 ；两个下滚子的提升是液压驱动的，传输稳定，宁静可靠 ；上滚子两侧的支撑滚子装置有利于控制轮廓的转动精度 。两个下部滚筒配备了显示设备 。
-三辊全驱动系统，液压轮廓弯曲机的上下事情辊都是有源帽 。通过这种方法，可以制止在转动历程中可能爆发的“取消”现象 。在轧制历程中，液压系统会自动匹配上下事情辐条的线性速度 。轮廓折弯机的旋转运动配备了制动装置，以确保事情轧制历程中的准确定位 。该设备运行平稳，转动灵活可靠 。
- 液压系统的主要功效是驱动上下滚轮的旋转运动，两侧的提升运动，以及支撑滚轮的跟踪 。整个液压系统具有合理的设计，可靠的事情，并配备了高精度的吸油和回流过滤器，以确保系统油的清洁度 。气缸阀组和液压管道接纳冶金矿中使用的速拟合接头，并具有可靠的径向密封，以确保整个液压系统无泄漏 。液压系统的主要阀门组都是台湾北部精密机械的优质产品 。泵、机油过滤器、电机和密封件均由海内知名品牌制造商制造，性能稳定，质量可靠 。在进入ezhong型材折弯机制造商的工厂之前，对所有液压部件进行测试和筛选，以提前消除隐藏的麻烦 。
■钢结构床，消除压力 。
■特殊硬化和接地轴 。
■移动控制台 。
■双向液压侧导轴 。
■双速事情系统 。
■标准3+3手动侧面支持 。
■专门设计的箱式转换型轮廓折弯机出售，上轴可以上下移动，两个下轴可以左右移动 。
■薄而高精度质料的压力调理 。
■无限变速调解 。
■凭据客户需求，提供种种类型的管道、型材模具和HEB、IPN和UPN梁配件 。
1.首先，牢固数控型材折弯机的上模，使模具的重心和压力头中心成直线 ；上下模的平面必须紧密贴合，间隙均匀，并检查上模是否有足够的行程 。
2.启动型材折弯机，测试压力，检查是否有任何异常，以及润滑是否良好 。关于难以从模具中移除的液压型材折弯机工件，适当添加一些润滑油或润滑油，以减少摩擦，使其易于拆卸 。
3.在正式的轮廓弯曲之前，您必须检查工件的数量和尺寸是否与图纸一致，以及毛坯是否有影响压制质量的毛刺 。关于大批工件，必须装置能够调解定位的塞子，如果发明偏差，应实时调解塞子的位置 。
4.禁止手工将工件直接撣选并安排在型材弯曲机的模具上 。关于较大的工件，它们可以被采摘并安排在模具外 。关于比模具更小的工件，应使用其他工具来挑选和安排它们 。
-3轴由液压马达和行星减速器驱动
钢结构床和消除应力
特殊硬化和接地轴
标准硬化模具（扁钢、角钢、方钢等可以弯曲）
移动控制台
水平和笔直事情要领
数字显示器（3组）
双向液压侧导轴
双速事情系统
标准3+3手动侧面支持
专门设计的箱式转换式机械，上轴可以上下移动，两个下轴可以左右移动
薄而高精度质料的压力调理
选修科目
无限可变速度调解
-3+3液压支撑
数控自动控制
凭据客户需求，提供种种类型的管道、型材模具和HEB、IPN和UPN梁配件
使用整体钢板焊接，厚实美观，稳定性好
型材折弯机是凭据EC宁静标准制造的，并具有CE认证
