EZHONG 四辊卷板机上辊为主传动辊，主传动由液压马达、行星减速机等组成，板材的前进、退却运动由电机前进实现和反转，主要为轧制板材提供扭矩。四辊卷板机有避免钢板打滑的步伐。每个电机均设有瞬时制动器，使卷筒在折弯状态下能准确停止转动，包管板端精确定位，避免钢板滑落机外，减少剩余直边。下、侧升降接纳液压缸驱动，空载时可快速升降，负载时可缓慢升降，高效节能。
型号 | 有效长度 | 不带预弯 | 带预弯 | 事情速度 | 尺寸 |
XW12X-20X2000 | 2000毫米 | 20毫米 | 16毫米 | 1.5-6m/分钟 | 6000x2000x1850mm |
- 钢板加载后无需车削即可完成板端预弯成型。
- 卷板机的每个滚轮均接纳很是耐用的调心滚子轴承。
- Yuken产品用于液压系统的主要阀组。阀块为铸造流道，过流量大，阻力小，压力损失小，发热量低，使四辊卷板机的性能越发可靠。
-四辊卷板机的液压系统 设有吸油和回油过滤器，确保系统的清洁度�？掌似靼苡拖涞恼：粑退值恼舴�。系统具有双重宁静�；ぷ爸�，确�；档哪彩褂��；古浔讣屑佑妥爸�。
- 翻转架配有翻转气缸，翻转头可翻转并直立，便当工件拾取�；刈岢刑宓幕刈透次簧栌辛爸�。轴承体复位后即可恢复运动，起到宁静�；ぷ饔�。
- 上辊尾部装有平衡装置，在轴承体翻转时平衡上辊。当质料翻转时，上辊通过平衡机构处于平衡状态，以便能够轻松取出圆柱形工件。
- 四辊卷板机接纳整体式底座，刚性强，便于吊装和装置�；苡氲鬃附硬⒕嘶鹗毙Т�，消除内应力，提高折弯机精度。四辊卷板机整体结构接纳积木式组合而成，造型美观，维修更便当。
1、四辊卷板机操作下辊上升，使母线稍大于上辊下的事情厚度，然后操作送料侧辊，使上母线处于同一水平，然后操作其他母线上辊与下辊之间的一侧。时间升起。
2、四辊卷板机上料：将钢板水平送料，使钢板端部与整个前辊接触，然后将前辊下降到原始位置。
3、四辊卷板机拉紧钢板并预弯端部：凭据钢板的厚度和材质，在特定规模内调解下辊回路压力，操作下辊升降夹紧钢板，上辊开始转动。当追随弯曲位置时，停止上辊的旋转。此时，上下辊中心线左端应有相当于1.5倍板厚的须要夹紧长度。然后，后辊升起，对钢板端部进行预弯。
4、卷板机利用前辊对钢板的另一端进行预弯。左端预弯后，将后辊下降至原位，启动上辊。当钢板追随上述弯曲位置时，上辊停止转动。作业前，滚轮将预弯钢板的另一端抬起，然后调理左右两个滚轮回路的压力。
5、四辊卷板机预弯：将前后辊调解到事情所需的相应位置，启动上辊进行成型弯曲。
6. 四辊卷板机成型折弯：取出工件：折弯完成后，将下滚轮下降到较低位置，然后用两侧滚轮将工件下降到一定位置，翻转过来，将工件平行于上辊提起，取出工件，完成一个事情循环。
该机下辊、侧辊升降位移由PLC控制，自动调平，屏幕数字显示，同步精度±0.2mm。滚压精度高，操作便当。
四辊卷板机的下辊和侧辊一端可以倾斜。

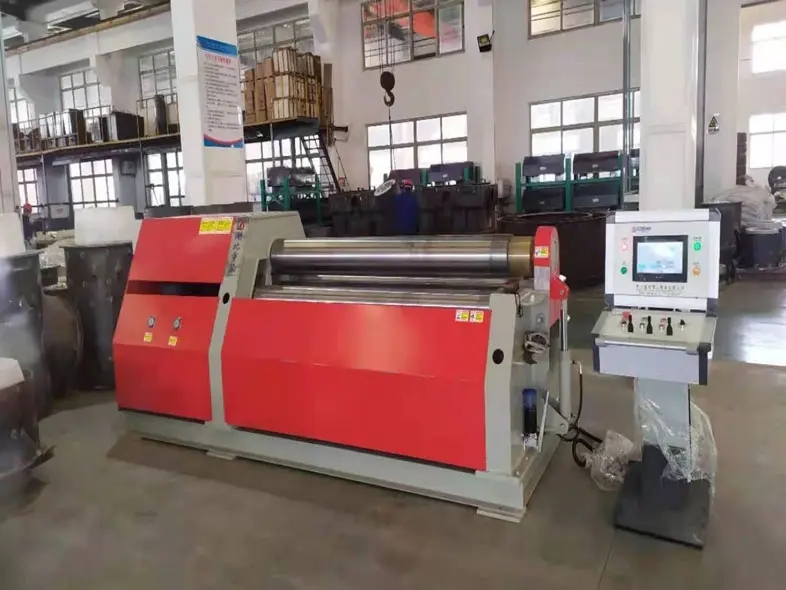

卷板机 配备可移动操作台，操作人员使用越发便当。触摸屏显示四个事情辊位置，使操作者一目了然。
控制系统接纳国际知名公司的PLC可编程控制器。系统具有参数设置、数据编辑、好报警、断影戏象、人机界面、状态显示、实时盘算、文件存储、调试模式、手动模式、程控模式、文件编辑、故障自诊断、智能判断操作过失等�；すπ�；还具有抗滋扰能力强、使用寿命长、抗震、运行稳定等优点。
机械下辊和侧辊的升降、位移传感器均接纳高精度传感器，包管了位置精度，实现了各辊的位置监控。
强电部分主要电器元件均选用施耐德，具有事情寿命长、无故障时间长的特点。
