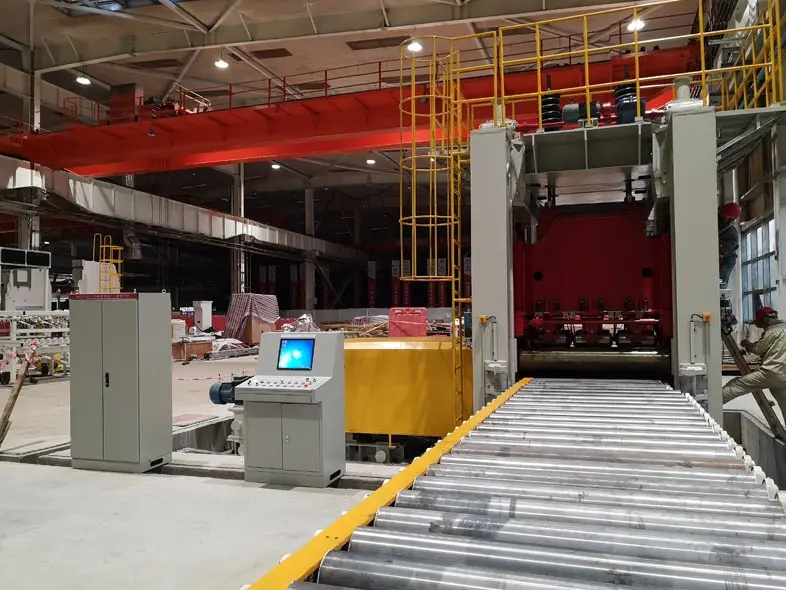

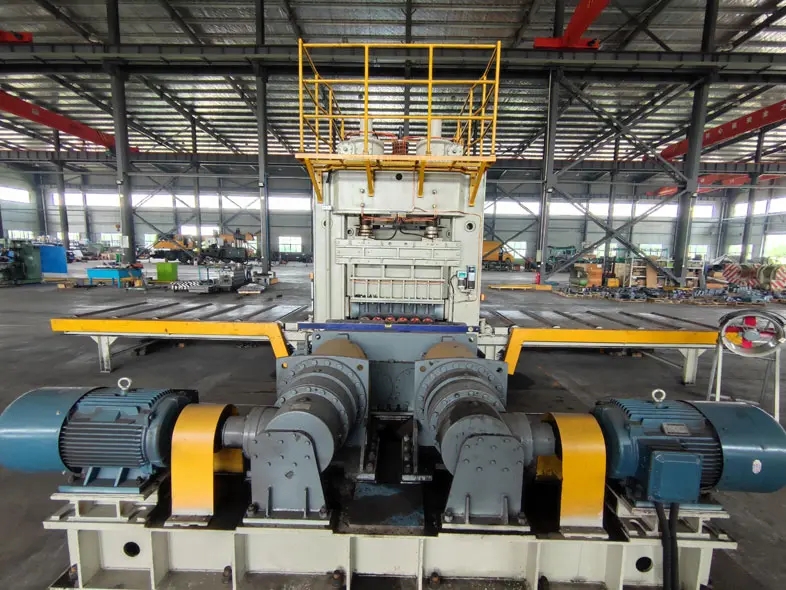

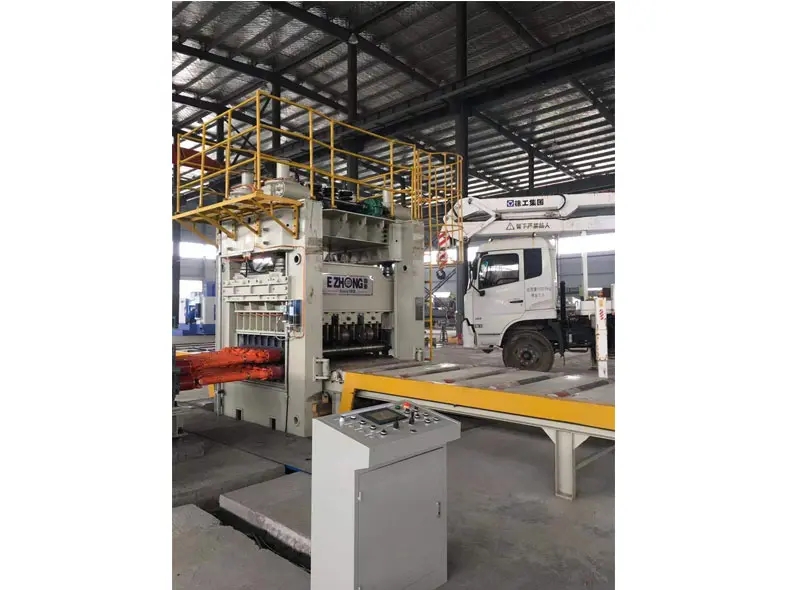

十三辊矫平机



该机型主要应用于工程机械作业690MPa、785MPa、960MPa、1100MPa、等薄板的校平与整形。接纳分辊驱动专利技术，消除了各辊之间的机械干预和负扭矩现象以及由此爆发的种种问题，延长了事情辊寿命，�；ち斯ぜ饷�。分辊驱动使中厚板也实现了线性递减压下矫平方法，切合钢板矫平纪律抵达所要求的矫平精度。由于压弯量逐渐减少，相关于平行压弯的大变形矫平法而言，减少了质料总的变形水平，总的矫平力和总的功耗均会降低，节约能源。接纳整体式关闭机架，四角大圆弧过渡合理安排筋板.

13辊矫平机技术参数

模型	有用宽度	产量极限	限度。厚度	平层精度	速度
EZW43B-10X3000	3000毫米	360兆帕	10毫米	1.0毫米/平方米	6.9m/分钟

EZHONG13辊矫平机详细资料

- 接纳关闭式框架，纠偏力内关闭，框架外观简洁，整体刚性好，无需降低基础即可满载调平；

- 压角机构与转角机构组合在一起，接纳成组技术，接纳两套同一动力系统，接纳YEJ型电机驱动，使运动横梁能准确自动定位并快速摆角；

- 在运动横梁上设置较大的提升高度，以便当板材校平机辐条的更换和维护；

- 接纳电动双线供油器集中润滑，通过电动双线供油器和干油管路对事情辐条、支撑辐条轴承、蜗轮箱、螺杆等润滑点进行独立润滑；

- 丈量及电控系统先进，设备接纳德国西门子PLC S7控制。在控制台上可以凭据板厚、板宽、材质、原始曲率等参数设置入口和出口减少量。PLC具有工艺参数编辑、存储、影象功效，可随时挪用、修改；

- 附加值大，节省工时，将废品率和返工率降至最低，免去费时辛苦的返工。操作简单，单人即可独立事情。

EZHONG 十三辊矫平机控制系统设置注意事项

1、板材矫平时总有n-2次变形，在第2辊首次变形时，应包管60%板厚处于塑性变形状态，后面的辊子变形量依次递减，直至弹性变形（变形量为零）。

2、按******负载特性，选用的事情辊辊距、辊径大，机械刚度好矫平精度有包管。兼顾到******、最小板厚的矫平。本机事情辊轴颈全部接纳精密的轧机专用轴承，事情辊摩擦阻力小，不打滑条件大大改善，可以矫更薄的钢板。作辊子装置接纳德国西马克公司技术，辊径辊距比大，提高事情辊的强度，减少了盲矫区，提高了工件矫平精度。辊子轴颈全部接纳新型轧机专用转动轴承，使用寿命5～10年。

3、事情辊轴承联结部分元件选用及结构设计、制造应确�？煽俊⒛陀�，充分考虑事情辊蒙受的轴向及径向载荷以及变形，与滑动轴承相比：传动效率高、电机功率可成倍减少，节约能耗；使用寿命长、机架倾覆力矩小，摩擦阻力小，配合分辊驱动，可有效的改善工件的打滑，能弯曲较薄的钢板，提高矫平精度。上下事情辊间隙和角度的调解及定位准确、高效，导向机构精度好、稳定性高。

4、事情辊材质为60CrMoV，按《JB/T3164-2007辊式板材矫正机技术条件》标准要求,调质处理HBW286～321，外貌淬火硬度HS85-95(HRC56-63)，淬硬层深度事情辊直径D≤200mm为3～5mm，D＞200mm为6～10mm，粗糙度为0.8μm，尺寸公差抵达h6。

5、事情辊工艺历程：下料→铸造→锻后正火→粗车→调质→精车→外貌淬火→→精磨至外貌公差h6, 外貌粗糙度Ra0.8μm

6、在初、精加工后对事情辊进行两次探伤,并提供材质检验报告、热处理检验报告、探伤检验报告等。

7、上事情辊的事情行程接纳电子数显（显示精度为±0.1mm）。
